Conception de bancs d’essais sur-mesure
Expertise et Innovation
Pourquoi concevoir un banc d’essais sur mesure ?
La conception de bancs d’essais est un élément clé pour le développement, la validation et l’homologation des véhicules et de leurs composants. Nos solutions permettent de :
- Adapter les bancs aux besoins spécifiques des industries automobile, aéronautique, ferroviaire et énergétique.
- Intégrer des technologies avancées en mécatronique, combinant mécanique, électronique et logiciels de pilotage.
- Pour les motorisations, tester et optimiser les systèmes thermiques, hybrides, électriques et les énergies alternatives (hydrogène, e-fuel, ammoniac).
- Assurer la robustesse et la fiabilité des équipements en simulant des conditions réelles d’utilisation.
- Optimiser les performances et la consommation énergétique grâce à des outils avancés de simulation et modélisation.
Nos prestations en conception et réalisation de bancs d’essais
Nous proposons des solutions personnalisées pour répondre aux défis technologiques de nos clients :
- Conception et fabrication de bancs d’essais sur mesure.
- Intégration de systèmes de pilotage et d’instrumentation avancés.
- Développement et mise au point de bancs d’essais mécaniques, électriques et hydrauliques.
- Adaptation et rétrofit de bancs existants pour les nouvelles technologies.
- Maintenance préventive et curative des moyens d’essais.
Nos activités en centre d'essais dédiés aux groupe-motopropulseurs nous procurent une très forte expertise sur les machines tournantes.
Quels secteurs sont concernés par la conception de bancs ?
Automobile, ferroviaire et marine
Aéronautique, défense et spatial
Énergie
Industrie & grand public, médical et télécom/IoT

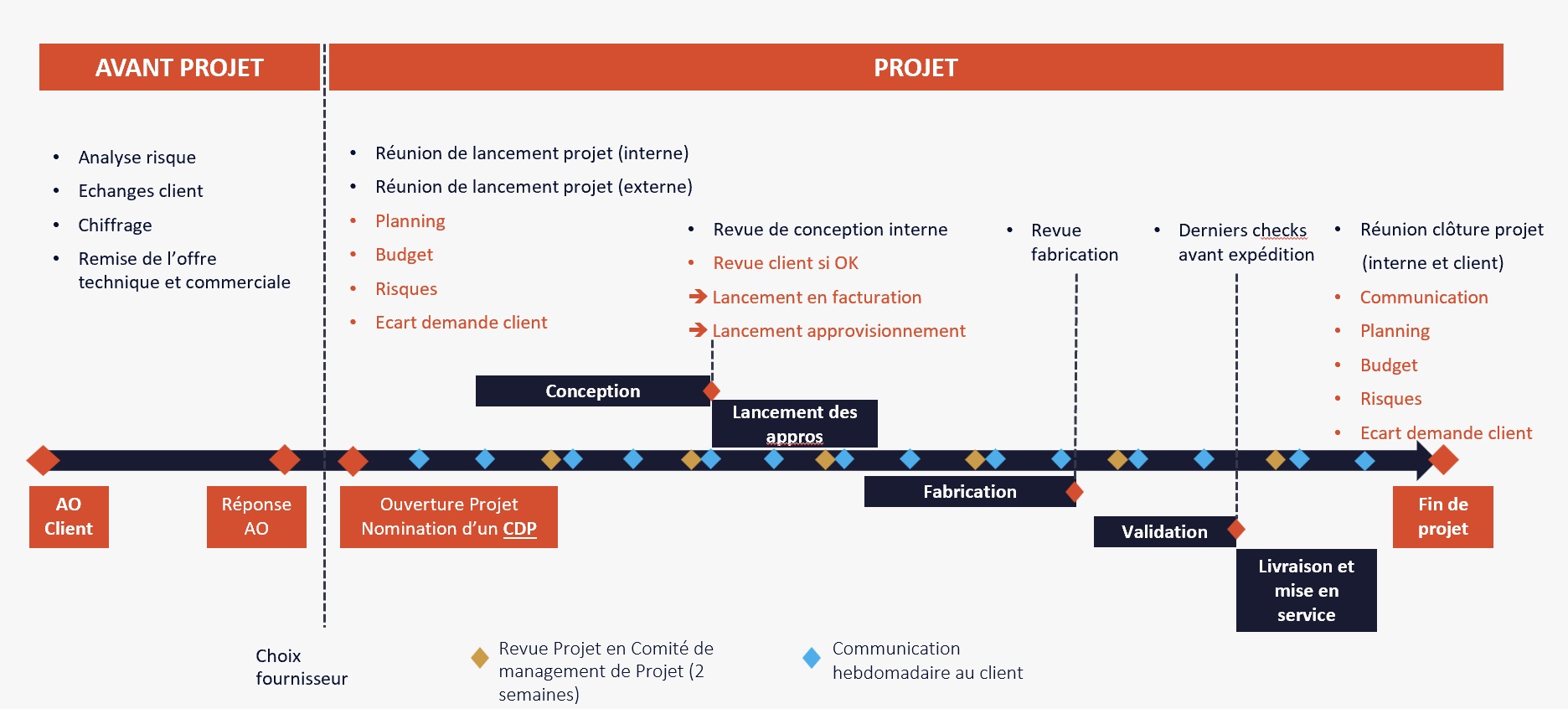

Processus de développement d’un banc de test
1. Analyse et définition des besoins
- Étude des spécifications techniques et des objectifs de test.
- Identification des contraintes mécaniques, thermiques et électriques.
- Conception préliminaire et validation du cahier des charges.
2. Conception et intégration
- Modélisation et simulation des structures et composants.
- Sélection des capteurs, actionneurs et équipements de mesure.
- Développement des logiciels de contrôle et d’acquisition de données.
3. Fabrication et assemblage
- Production des éléments mécaniques et électroniques.
- Intégration des sous-ensembles et mise au point des fonctionnalités.
- Tests fonctionnels et validation en usine.
4. Mise en service et validation finale
- Installation sur site et calibration des équipements.
- Formation des équipes utilisateurs.
- Support technique et maintenance pour assurer la fiabilité à long terme.
Pourquoi choisir le Groupe Emitech pour la conception de vos bancs d'essais ?
- Approche clé en main : de l’analyse du besoin à la livraison du banc prêt à l’emploi.
- Expérience multi-sectorielle couvrant l’automobile, l’aéronautique, le ferroviaire et l’énergie.
- Compétences en mécatronique pour concevoir des bancs innovants et performants.
- Capacité d’adaptation et de personnalisation en fonction des besoins clients.
- Service après-vente réactif pour assurer la pérennité des installations.
Nos partenariats stratégiques
- National Instruments : Emitech est Integration Partner pour l'implémentation de solutions basées sur le hardware NI et LabVIEW.
- Tectos : nous intégrons leurs composants mécaniques de haute précision et sommes revendeur exclusif France.
Quelques exemples de bancs d’essais développés
Skid hydraulique pour banc d'essai de roulements
- Déformation radiale : 100KN
- Température de 60°C à 140°C (+/- 2°C)
- Puissance thermique : 12 kW
- Plage de débit : 0 à 2m3/h (+/- 2%)
- Huile spécifique aéronautique : Mobil Jet Oil II
- Capacité du réservoir : 600 litres
Banc d'essai de roulements à grande vitesse
- Contrainte axiale : 50KN
- Puissance 250kW
- Vitesse : jusqu'à 15 000 RPM
- Couple : 500 Nm
- Huile spécifique aéronautique : Mobil Jet Oil II
- Poids du marbre : 7 Tonnes
Banc d'essai de roulements
- Contrainte radiale : 30kN
- Capacité pour 2 lignes parallèles
- Entraînement en rotation par bielle
Banc d'essai de pression flexible pour essai d'éclatement
- Pour eau ou huile
- 5 x appareils testés jusqu'à 2 mètres
- Diamètre nominal de 3 à 60 mm
- Pression jusqu'à 600 bars
- Essai de vieillissement cyclique automatique jusqu'à l'éclatement
- Entièrement en acier inoxydable
Conditionnement de température et pression pour huile
- Température jusqu'à 160 °C (+/- 2 °C)
- Puissance calorifique : 24 kW
- Plage de débit : 0 à 2 m3/h (+/- 2 %)
- Huile spécifique pour l'aéronautique : Mobil Jet Oil II
- Capacité du réservoir : 200 litres
- Tuyauterie entièrement en acier inoxydable
Générateur de vide pour air et kérosène
- Gestion de 0,25 à 2 bars abs
- Volume de la chambre à vide : 850 litres
- Débit de kérosène à l'intérieur de la chambre : 0 à 500 l/h
- Température du kérosène : -53 à + 30 °C
- Température à l'intérieur de la chambre : -50 à + 30 °C
Services associés : Maintenance et Rétrofit
Maintenance préventive et curative
- Conservation des performances initiales des bancs d’essais.
- Contrôle et remplacement des composants critiques.
- Interventions rapides en cas de panne ou dysfonctionnement.
Rétrofit et modernisation des bancs existants
- Mise à niveau des bancs pour répondre aux nouvelles normes.
- Intégration de nouvelles technologies et systèmes de contrôle.
- Optimisation des moyens de test pour améliorer leur efficacité.
Pourquoi choisir le Groupe Emitech pour la conception de vos bancs d'essais ?
- Approche clé en main : de l’analyse du besoin à la livraison du banc prêt à l’emploi.
- Expérience multi-sectorielle couvrant l’automobile, l’aéronautique, le ferroviaire et l’énergie.
- Compétences en mécatronique pour concevoir des bancs innovants et performants.
- Capacité d’adaptation et de personnalisation en fonction des besoins clients.
- Service après-vente réactif pour assurer la pérennité des installations.
Besoins
Retrouvez ici une sélection de contenus complémentaires qui approfondissent les thématiques en lien avec cette page : contextes réglementaires, articles techniques, ou encore expertises spécifiques. Ces contenus vous apportent un éclairage supplémentaire pour mieux comprendre les enjeux et les solutions disponibles.
Contactez-nous pour un devis
Besoin d’un banc d’essai sur mesure pour vos essais et validations ? Contactez nos experts pour une solution adaptée.
